做汽车密封、电池包防护、医疗设备配套的采购和工程师，在选型时往往会有一个倾向：发泡倍率越高越好。

理由也很充分——发泡倍率越高，产品越轻、越软、隔热缓冲性能越好。同样的外径规格，高发泡管拿在手里明显更轻盈，手感更柔软，装在设备上减震效果也更出色。

但这个逻辑，只对了一半。

发泡倍率越高，确实能带来更好的柔软度和轻量化效果。但同时，它也意味着指数级提升的工艺控制难度——泡孔更容易破裂连通、闭孔率更难保证、残留物更容易被锁住。

在发泡硅胶管行业，“高发泡”和“高品质”之间，并不能直接画等号。

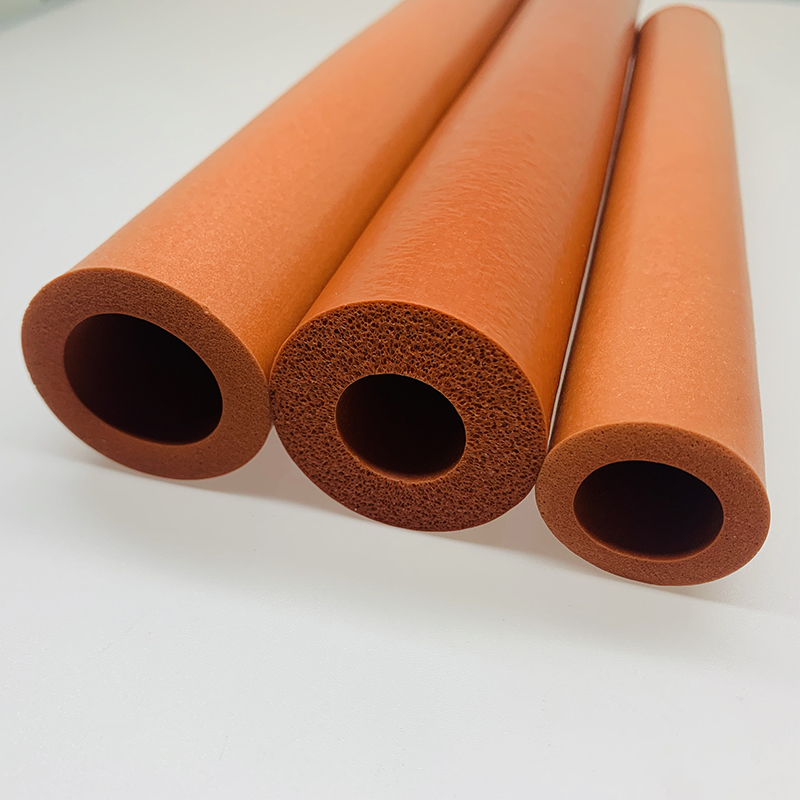

一、发泡倍率到底是什么？

发泡倍率，简单说就是硅胶材料发泡后体积与发泡前体积的比值。

未发泡的密实硅胶密度通常在1.1-1.2g/cm³左右。经过发泡工艺后，材料内部形成大量微孔，密度显著降低。发泡倍率越高，密度越低，材料越轻、越软。

市面上发泡硅胶管的密度范围大致在0.3-0.95g/cm³之间。以0.35-0.85g/cm³这个区间为例，最低密度和最高密度之间相差超过一倍——同样是发泡硅胶管，重量和手感可能截然不同。

发泡倍率与密度呈反比关系：发泡倍率越高，密度越低；发泡倍率越低，密度越高。 硬度与密度之间也是正相关关系——密度上升，硬度也随之上升。发泡硅胶管的硬度通常采用邵氏C标度，范围覆盖15-70 Shore C。

二、高发泡倍率带来了什么？

先看高发泡倍率的优势。

轻量化。 发泡硅胶管密度可低至0.35-0.75g/cm³，较实心硅胶管减重30%-50%。在新能源汽车、航空航天等对重量敏感的领域，这个减重比例极具吸引力。

柔软性与缓冲性。 高发泡倍率意味着更蓬松的微观结构，材料手感更柔软，缓冲减震效果更出色。闭孔结构的泡孔密度可达30-50个/mm²，压缩量25%时密封压力可达0.3MPa。

隔热保温。 大量独立封闭的空气泡是热的不良导体，高品质发泡硅胶管导热系数可控制在0.035-0.065 W/(m·K)。密度越低，空气占比越高，隔热性能越好。

这些优势让高发泡倍率产品在以下场景中备受青睐：

新能源汽车电池包的轻量化缓冲垫

精密电子仪器的减震密封

需要柔软手感的医疗设备防护套

三、但高发泡倍率也有“代价”

问题在于：发泡倍率越高，工艺控制难度越大。

第一，闭孔率更难保证。 发泡倍率的提升意味着发泡剂分解产生的气体更多、气泡膨胀更剧烈。如果硫化交联速度跟不上发泡膨胀速度，气泡就会冲破孔壁相互连通，闭孔结构变成开孔或混合孔结构。一旦闭孔率下降，防水防潮性能就会大打折扣。

第二，泡孔均匀性更难控制。 高发泡倍率下，泡孔的尺寸分布更容易出现不均匀——局部过大、局部过小，甚至出现并泡、破泡等缺陷。泡孔不均匀会直接影响回弹性、压缩永久变形等关键性能指标。

第三，残留物更容易被“锁住”。 上一篇文章已经谈到，发泡硅胶管的微孔结构会像海绵一样吸附并锁住挥发物和残留物。发泡倍率越高，微孔数量越多、内部吸附面积越大，残留物被锁住的可能性就越高。这也是为什么高发泡产品在做低气味控制时难度更大。

第四，尺寸精度控制更难。 发泡倍率越高，硫化过程中的膨胀和收缩越剧烈，产品的外径公差、壁厚均匀性越难把控。

简单说：发泡倍率越高，产品越“软”，但越难做得“净”、做得“稳”。

四、“软”和“净”之间，需要找到一个平衡点

不同应用场景对发泡硅胶管的性能侧重点完全不同。

应用场景 核心需求 推荐密度范围 理由 电池包缓冲垫 轻量化 缓冲 0.35-0.55 低密度提供最佳减重和缓冲效果 汽车门密封条 密封 回弹 0.55-0.75 需要一定结构强度保证密封压力 医疗设备防护套 柔软 洁净 0.50-0.70 柔软舒适，同时满足洁净度要求 户外机柜密封 防水 耐久 0.65-0.85 较高密度保证闭孔率和长期防潮 高温管道隔热 隔热 耐温 0.40-0.60 低密度提供最佳隔热效果 没有一种密度能通吃所有场景。

对于采购和工程师来说，选型时需要考虑的不是“发泡倍率越高越好”或“越低越好”，而是“在这个应用场景下，什么密度范围最合适”。

如果追求极致轻量化和柔软度，选择低密度（0.35-0.55）产品；如果追求密封耐久性和尺寸稳定性，选择中高密度（0.65-0.85）产品；如果需要在柔软和强度之间取得平衡，中密度（0.55-0.70）是折中选择。

五、发泡倍率控制：为什么有的工厂做不好？

发泡倍率的精准控制，考验的是工厂对发泡速度与硫化速度匹配的掌控能力。

发泡剂分解产生气体、气泡膨胀——这是“发泡速度”。 硅橡胶分子交联固化、定型——这是“硫化速度”。

这两个速度必须精准匹配。

如果发泡速度太快而硫化速度跟不上，气泡会过度膨胀甚至破裂，导致泡孔粗大、不均匀、闭孔率下降。 如果硫化速度太快而发泡速度跟不上，气泡来不及充分膨胀就已经定型，发泡倍率达不到预期，产品偏硬、偏重。 影响这一匹配关系的变量包括：

① 发泡剂体系。 不同发泡剂的分解温度、产气量、分解速度各不相同。选择什么样的发泡剂、添加多少用量，直接决定了发泡速度曲线。

② 硫化体系。 过氧化物体系和铂金体系的硫化速度和机理完全不同。铂金体系反应更温和、更可控。

③ 温度曲线。 烘箱各段的温度设置、停留时间，直接影响发泡和硫化两个过程的节奏。

④ 挤出压力。 成型时的压力对发泡效果影响较大——压力减小，发泡倍率增加。

任何一个环节出现波动，发泡倍率就可能偏离目标值，产品性能随之出现偏差。能做出高发泡产品不难，难的是每一次都做出同样密度、同样性能的高发泡产品。

六、密度区间0.35-0.85：覆盖大多数应用场景的“黄金区间”

发泡硅胶管的密度从0.3到0.95g/cm³都有覆盖。但业内普遍认为，0.35-0.85g/cm³这个区间能够覆盖绝大多数工业应用场景。

在这个区间内：

0.35-0.55（低密度） ：极致轻量、柔软，适合缓冲减震、隔热保温场景

0.55-0.70（中密度） ：柔软与强度的平衡点，适合通用密封、防护场景

0.70-0.85（中高密度） ：结构更密实，适合高压密封、耐久性要求高的场景

能够在这个宽密度范围内稳定生产、且保证每一批次产品密度一致性，是衡量一家发泡硅胶管工厂技术水平的重要标志。

写在最后

发泡硅胶管选型，不是“越高越好”或“越低越好”的非此即彼。

高发泡倍率带来轻量和柔软，低发泡倍率带来密实和耐久。 真正的技术能力，是在客户给定的应用场景中，精准控制发泡倍率，在“软”和“净”之间找到最优平衡点。

对于采购和工程师来说，下次评估发泡硅胶管供应商时，不妨多问一句：

“你们能做到多宽的密度范围？批次之间密度偏差能控制在多少？”

这两个问题，能帮你筛掉一大批“只会做一种密度、管不了批次一致性”的厂家。

附：行业参考案例

在发泡硅胶管密度精准控制领域，东莞裕天（YUTIAN） 依托近30年硅橡胶挤出经验，可稳定生产密度范围覆盖0.35-0.85g/cm³的发泡硅胶管产品，按不同应用场景需求定制。

裕天发泡硅胶管全面采用铂金发泡工艺，区别于传统过氧化物化学发泡方式，无小分子副产物生成，从化学原理上消除了气味源。产品为独立闭孔结构，微孔蜂窝状，气孔之间互不连通，不吸水、不透气。

公司产品已通过美国FDA 21 CFR 177.2600食品级认证、德国LFGB检测，符合RoHS、REACH等国际环保标准。持有ISO9001质量管理体系认证和ISO13485医疗器械质量管理体系认证。

依托14条自动化精密挤出线、日产能稳定30万米、6000余平方米生产厂区的制造规模，裕天可在0.35-0.85g/cm³的宽密度范围内实现稳定量产，满足汽车密封、医疗设备、电子电器、食品接触等不同场景对发泡倍率和洁净度的差异化需求。
